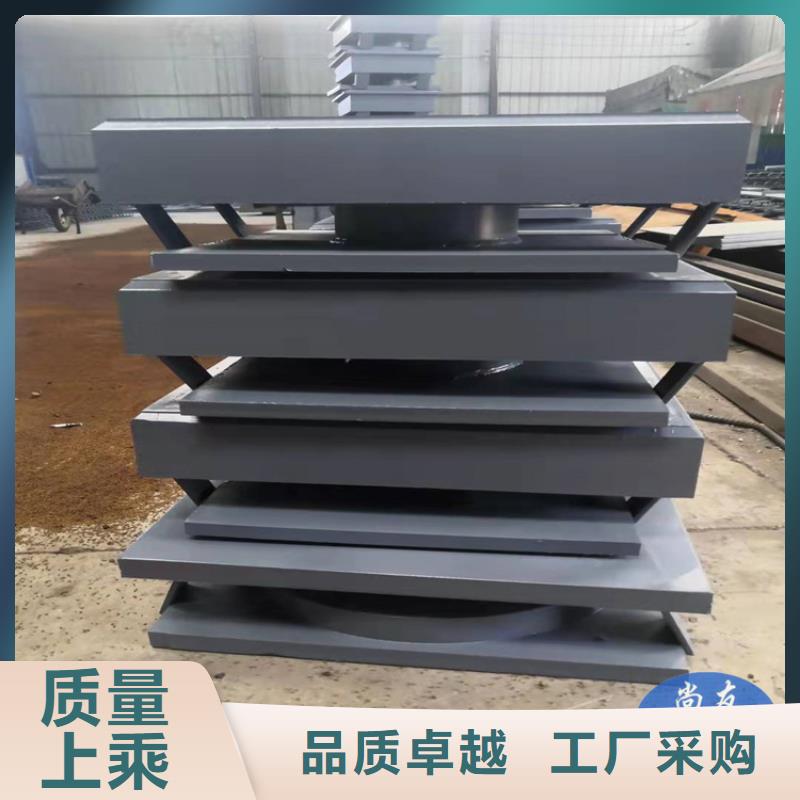

球形支座球形钢支座产品特点,相对于目前市场上的同类支座，新型球形支座从选材、构造、细节、经济性等几个方面做了优化，主要特点如下： 材质优良： 支座主体钢材可选用Q345B热轧钢板结构，力学性能更为可靠；耐磨材料采用改性超高分子量聚乙烯（即UHMW-PE）代替聚四氟乙烯板（即PTFE），磨耗低、摩擦系数小、使用寿命长。构造合理：本产品对现有支座产品在构造上进行了优化，构造更合理：固定型、单向型及双向型支座均设有预埋钢板结构，便于支座安装；支座采用锚棒、锚栓与混凝土连接，受力可靠，维护、更换方便。注重细节：支座采用新型锚栓结构，抗剪能力更强；混凝土接触面增设抗磨槽，传力更均匀；支座选用新型防尘圈既保护橡胶垫又保护耐磨板，延长使用寿命。 除预埋钢板可向厂家订货或施工方自行加工外，球形支座其余各构件均为支座产品的一部分，由厂家配套提供（支座本体、锚棒、锚栓）。若自行加工预埋钢板，应在施工图中提醒施工单位注意锚棒预留孔与锚棒的公差匹配并做好预埋钢板与锚棒的焊接。

球形支座安装要求 1) 按设计要求和订货合同规定标准对球形支座进行检查，合格后安装。 2) 安装时保证墩台和梁体混凝土强度不低于30MPa，对墩、台轴线、高程等进行检查，合格后进行下步施工。 3) 安装就位前不得松动支座锁定装置。 4) 采用焊接连接时，应不使支座钢体过热，保持硅脂和四氟板完好。 5) 球形支座安装就位后，主梁施工应做好防止水泥浆渗入支座的保护措施。 6) 预应力张拉前应撤除支座锁定装置，解除支座约束。 我公司生产的球形支座主要用于各类桥梁和大跨空间结构，实现比较理想的固定铰和滑动铰支座的功能，能承受较大的竖向力和水平力，并能实现自由滑动和一定程度的转动，可以有效释放结构产生的温度应力，满足在地震中结构可能产生的较大变形，结构紧凑，安装方便，与上部支承结构能很好地共同工作，已应用于国内外多项重大工程。

抗震球形支座与上部结构的衔接，选用高强度螺栓衔接，也可选用焊接；抗震球形支座与下部结构的衔接，选用焊接，特别情况也能够做成高强度螺栓衔接。注意事项：网架钢构支座是由制造厂拼装后全体发运的，安装前应查看，看零件有无丢掉、损坏。 网架球形钢支座支座和预埋钢板的衔接若选用焊接时，要采纳降温办法，或对边断续焊的办法，避免支座钢件过热而损坏聚四板，橡胶密封圈和5201硅脂。网架球形钢支座装置前应使下部结构的标高和水平度满意规划要求。支座四角高差不大于1㎜。网架球形钢支座支座中心线应与主梁中心线及下部结构装置线重合。 球形支座设计转角为0.08rad（可依据用户要求另行规划）。网架球形钢支座的安装计划、衔接方式应与结构设计人员详细商定，以确保上、下部结构与支座的牢靠衔接和功用发挥网架球形钢支座下部钢筋砼柱的标号不得低于C40级。
