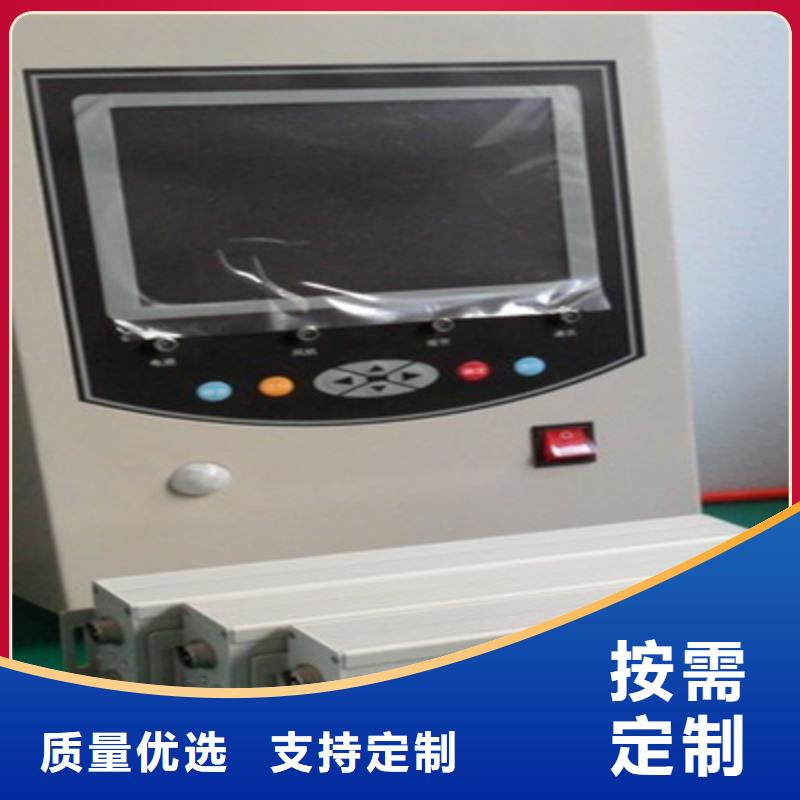

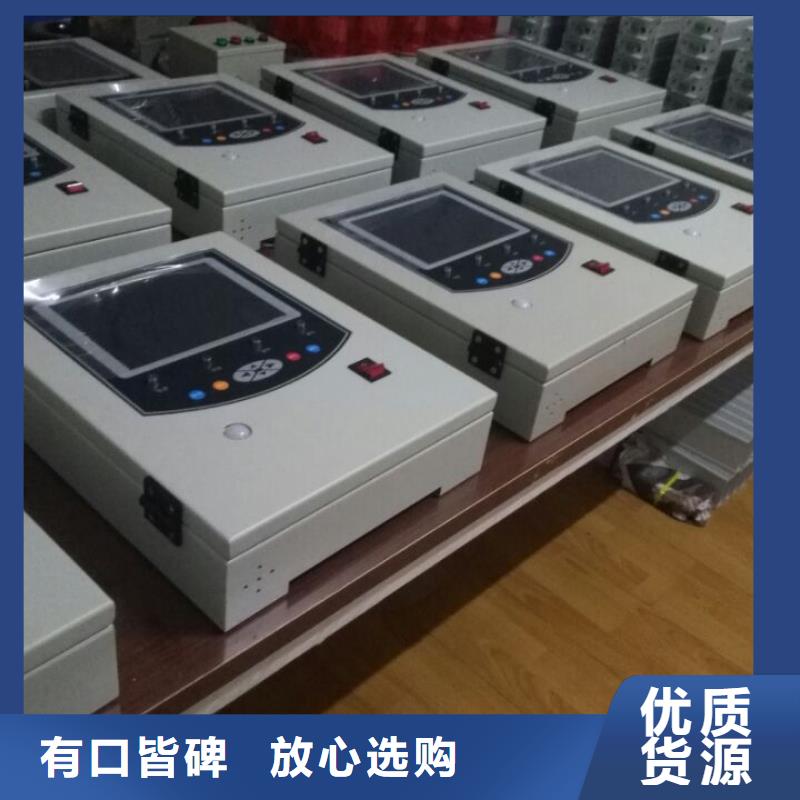

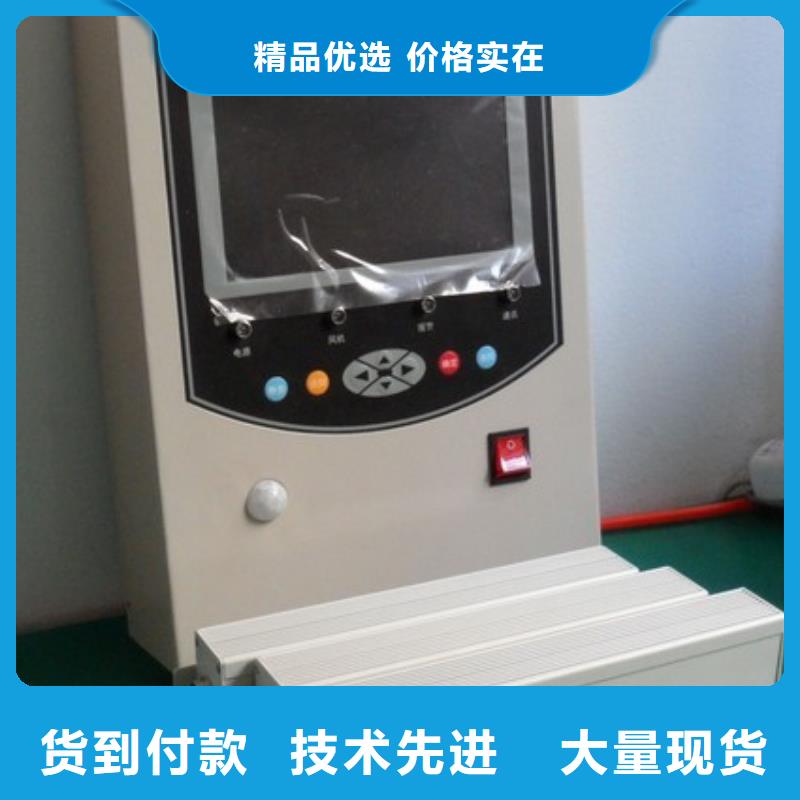

山东枣庄SF6气体抽真空充气装置主要技术参数 SF6浓度超限报警点：1000ppm,精度＜±2％； O2浓度检测范围0－25％，缺氧报警点：18％，精度＜±0.5％； 温度显示范围：-20～＋99℃，精度＜±0.5％； 湿度显示范围：0～99％RH，精度＜±3％； 输入电源：AC 220V±20％； 报警输出接点功率：AC220/5A； 风机输出接点：380V/15A（三相）或220V/15A； 风机启动：O2含量≤19.6％或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机； 海量报警信息存储设计； 5路大容量报警触点输出。 SF6、O2变送器采用进口原装的传感器，寿命长； SF6气体检测报警误差＜1％，氧气报警误差＜0.5％； 风机控制器可控制原有风机。1.4、系统原理图2、主机操作说明2.1、主界面仪器采用触摸界面设置，轻触任意空白处，显示界面背景将有如下5幅图片切换。触摸任意地方切换背景图片2.2、配置主机（配置主机）轻触旁边表盘 可以配置主机相关内容。此界面下可以配置背光，语音及其所有模块信息。主机编号：当前主机编码。气体变送器、风机控制器、温湿度控制器：根据系统配置任意设置。配置背光：当前液晶背光等级。背光延时：自动关闭背光时间设置。语音启动/关闭：系统语音配置开关。密钥功能：此功能启动后，进入配置主机和系统设置两个界面需要输入密码（系统初始密码为888888）。外部红外启动警灯：当外部红外感应到有人是自动开启警灯，开启警灯时间可设。当时间为0是默认关闭此功能。2.3、系统设置（系统设置）当配置主机密钥功能设置为启动时，进入系统设置和配置主机将出现输入密码界面：初始密码为：888888当输入正确的六位数密码后点击确认，系统将进入相对应的窗口。点击修改密码：根据提示输入旧的六位数密码，两次输入新的六位数密码，如果都输入正确，系统会提示新输入的密码正确，此时退出密码服务窗口，重新进入相对应的界面。：输错密码，可以点击按钮，然后重新输入。

山东枣庄SF6气体抽真空充气装置操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，参见附录四操作面板流程图，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：a)开真空泵抽真空前，根据需要决定是否连接管路排放至室外。b)开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。c)凡需要观察真空度时，打开V8阀门，观察完毕后随时关闭V8阀门。d)真空保持状态下请不要启动SF6压缩机。当首次开机使用或装置处于通大气状态时应先对装置本身抽真空，操作方法见下表①当需要回收时，应先对连接管路抽真空（与软管连接的电器设备出口处阀门此时应关闭），操作方法见下表②当需灌瓶时，操作方法同上，见下表③抽真空开机停机①装置本身开真空泵、V1、 V2 、V3、 V5关V1、真空泵、V2、V3、 V5②回收管路开真空泵、V1、 V7关V1、真空泵、V7③电器设备充放管路钢瓶开真空泵、V1、 V6关V1、真空泵、V62、回收贮存指将电器设备中SF6气体回收至装置贮存容器内贮存，一般从回收初压力回收至本装置回收终压力或认定的回收终压力。(1)管路连接后，首先应确定是否需对装置或管路抽真空，判断和操作方法见本节1，抽真空有关内容。(2)根据回收当时环境温度和回收气体量多少提前半至一小时启动冷冻压缩机，直至回收结束。(3)回收初始，回收初压力(M1)较高时，开V7、半开V2 、V3、SF6压缩机。

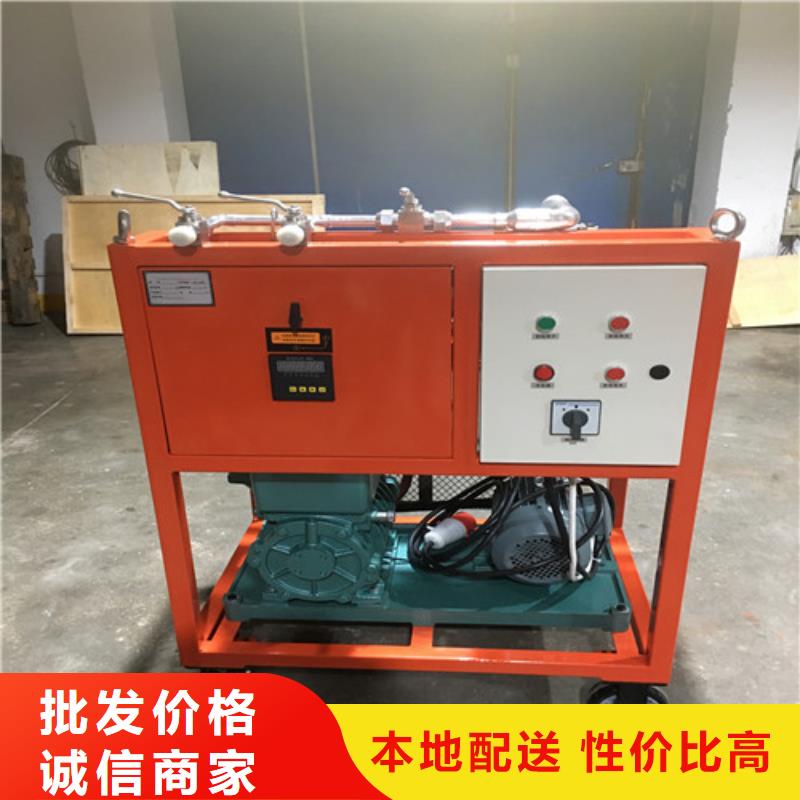

山东枣庄SF6气体抽真空充气装置各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了两只油分离器，分别安装在压缩机的出口，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8电磁阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温控，利用温包感应SF6液体温度。
