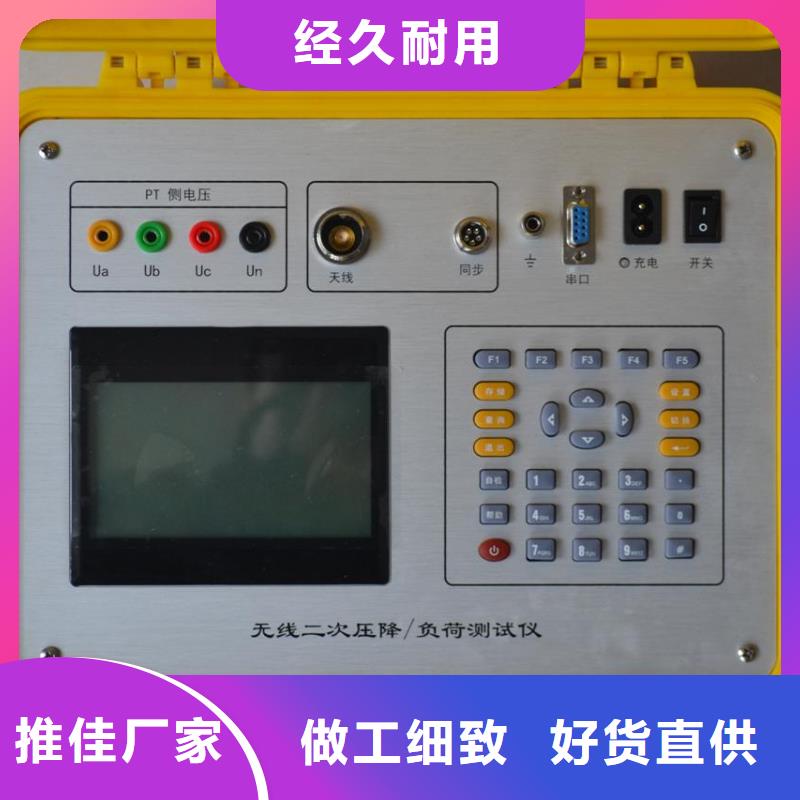

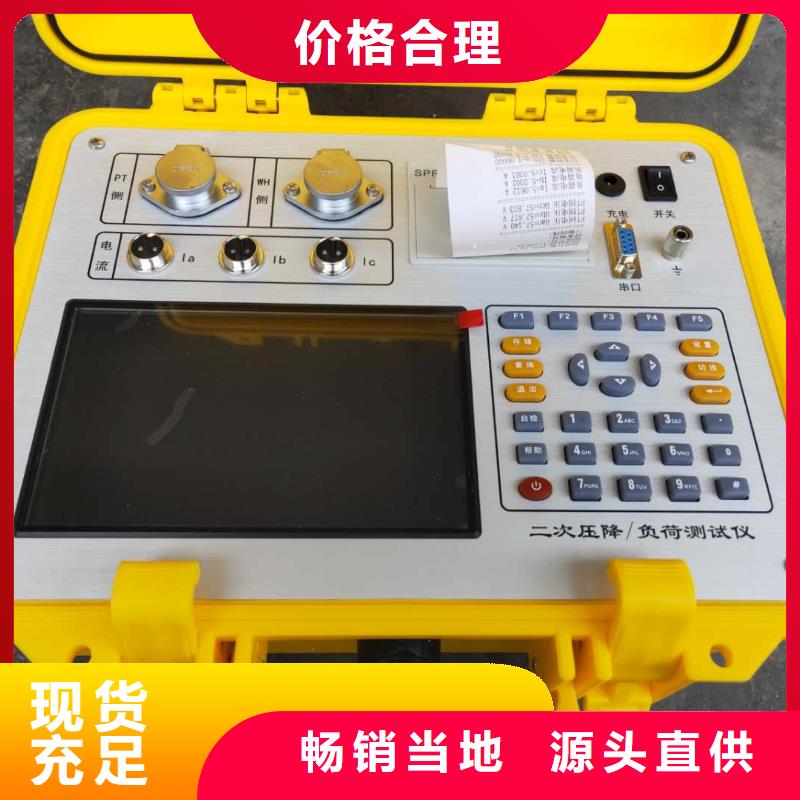

江苏镇江二次压降负载测试仪 测试步骤为了保证各测试项目的精度，必须严格按照测试步骤进行。压降测试：步：将仪器上PT侧的测试线和WH侧的测试线均连接到被测计量装置的PT出线端子处；（具体接线方法见后节说明）第二步：进入相应的自校界面（三线或四线）进行自校；第三步：在不关机的情况下，将仪器WH侧的测试线用放线盘布线到被测计量装置的表计的电压接线端子；（具体接线方法见后节说明）第四步：进入相应的测试界面（三线或四线）进行测试；第五步：将测试结果打印出来，测试完成。六、使用方法1．三线压降自校接线方法三线自校接线方法如图十九。图十九2．三线压降测量接线方法三线压降测量接线方法如图二十。图二十3．四线压降自校接线方法四线自校接线方法如图二十一。图二十一4．四线压降测量接线方法四线测量接线方法如图二十二。图二十二5．三线PT负荷测试方法三线PT负荷测试时，电压线B相跟N相短接，钳Ia、钳Ic分别夹A相、C相电流，钳Ib不夹。见图二十三。图二十三6． CT负荷测试方法CT负荷测试时，接线如下图。见图二十四。图二十四7．四线PT负荷测试方法四线PT负荷测试时，钳Ia、钳Ib、钳Ic、分别夹A相、B相、C相电流。见图二十五图二十五七、打印功能每做完一项试验，按F4键均可将测试结果打印出来，每种项目的数据类型各有不同，此处不一一介绍。在结果查询时按下F4键也可将当前正在浏览的记录中的数据打印出来。八、电池维护仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。九、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查接线是否正确。4．使用有地线的电源插座。5．不能在电压和电流过量限的情况下工作。6．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。

江苏镇江二次压降负载测试仪电压幅值的大小与电压矢量的长度成比例。电流幅值的大小与电流矢量的长度成比例。在界面的右侧用数字显示电压，电流的幅值和相位，并且自动的判断电压相序和电流相序是否正确。用白色方块表示幅值大小，相序无法判断，用红色方块表示相序错误，用绿色方块表示相序正确。所有矢量都是以UA为相位参考，界面如下图所示：2、操作说明数据保持功能保持功能使屏幕上的参数测量值，矢量图保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到三相伏安界面在本界面时，按下F1键，仪表回到三相伏安界面。切换到单路测试界面在本界面时，按下F4键，仪表跳转到单路测试界面。切换到显示设置界面在本界面时，按下F3键，仪表跳到显示设置界面。在该界面下，可以实现矢量图的角度正方向，零序位置，基准量角度，以及是否显示UA,UB,UC,IA,IB,IC矢量。界面如下图所示。用←，→键移动到需要更改的项目，并用↑，↓键更改项目选项。由于电测计量部门和继电保护部门不同用户习惯不同，国内外不同设备上显示向量图方式也不同，为方便用户使用，向量图绘制还可以根据用户习惯进行设置，角度正方向可设为顺时针或逆时针，0°角可设为12 点钟方向或3 点钟方向，基准量可以设为0°或330°。可以设置是否显示UA,UB,UC,IA,IB,IC.更改完参数设置后，可以按F3键，保存设置，另外也可按F2直接复默认设置参数，按F1键回到矢量图界面查看设置的结果。
