螺旋翅片管设计

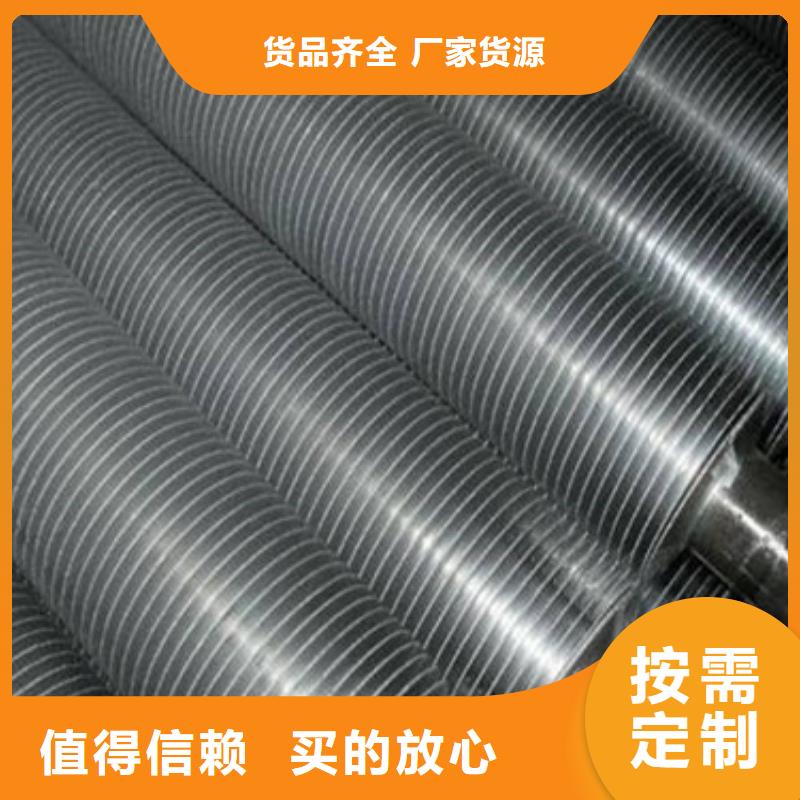

高频焊螺旋翅片高频高频焊螺旋翅片管是应用为广泛的螺旋翅片管之一，现广泛应用于电力、本地冶金、本地水泥行业的余热回收以及石油化工等行业。高频焊螺旋翅片管是在钢带缠绕钢管的同时 ，利用高 频 电流的集肤效应和邻近效应，对钢带和钢管外表面加热，直至塑性状态或熔化，在缠绕钢带的一定压力下完成焊接。这种高频焊实为一种固相焊接。它与镶嵌、本地钎焊(或整体热镀锌)等方法相比，无论是在产品质量（翅片的焊合率高，可达95％），还是生产率及自动化程度上，都是更为先进。三辊斜轧整体型螺旋翅片管三辊斜轧整体型螺旋翅片管其生产原理为：在光管内衬一芯棒，经轧辊刀片的旋转 带动，无缝钢管通过轧槽与芯头组成的孔腔在其外表面上加工出翅片。这种方法生产出的翅片管因基管与外翅片是一个有机的整体,因而不存在接触热阻损失的问题,具有较高的传热效率。三辊斜轧法与焊接法相比,该生产线具有生产效率高,原材料耗用低,且生产的翅片管换热率高等优点。三辊斜轧整体型螺旋翅片管技术已成功应用于翅片为铜、本地铝的单翅片管或复合翅片管，或钢质的低翅片管；钢质整体型翅片管市场上多见为低翅片管，整体型高翅片管其材质多为铝、本地铜等，一般是冷轧成型。
