我们的现场实拍视频将带您走进变压器变比测试仪大电流发生器厂家直营产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:变压器变比测试仪大电流发生器厂家直营的图文介绍

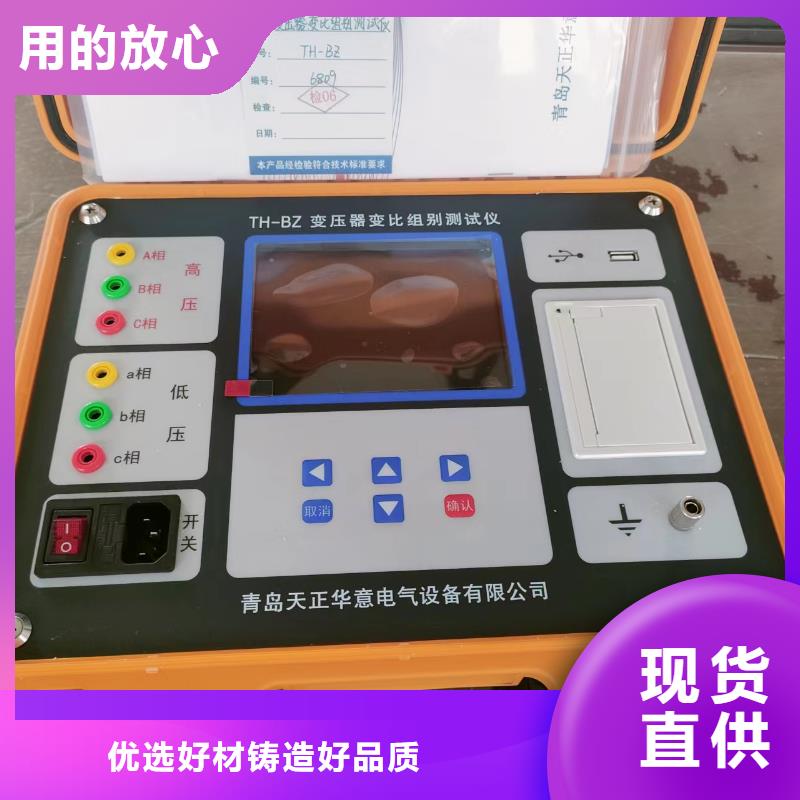

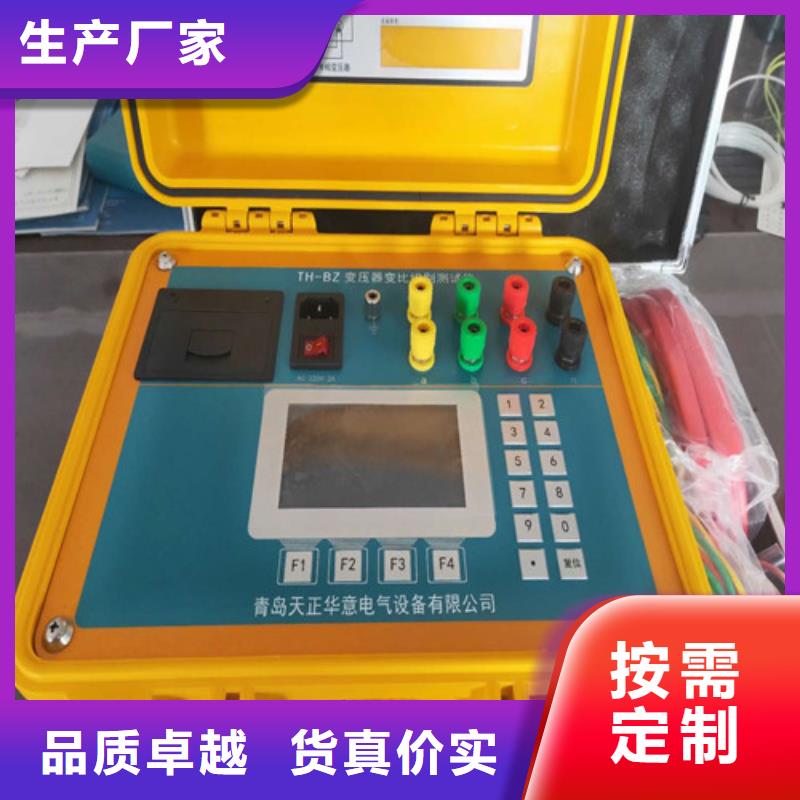

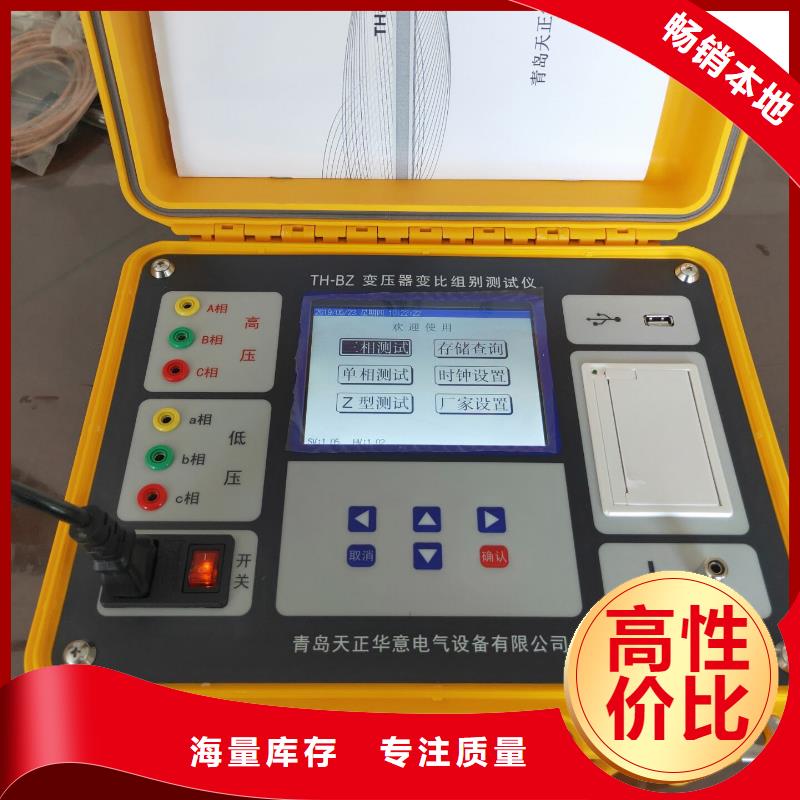

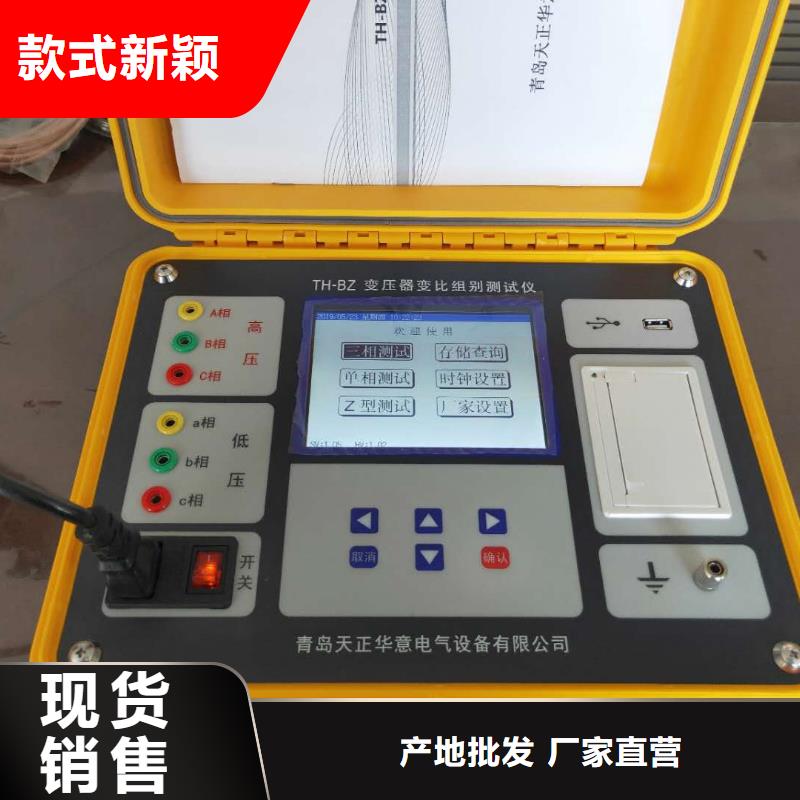

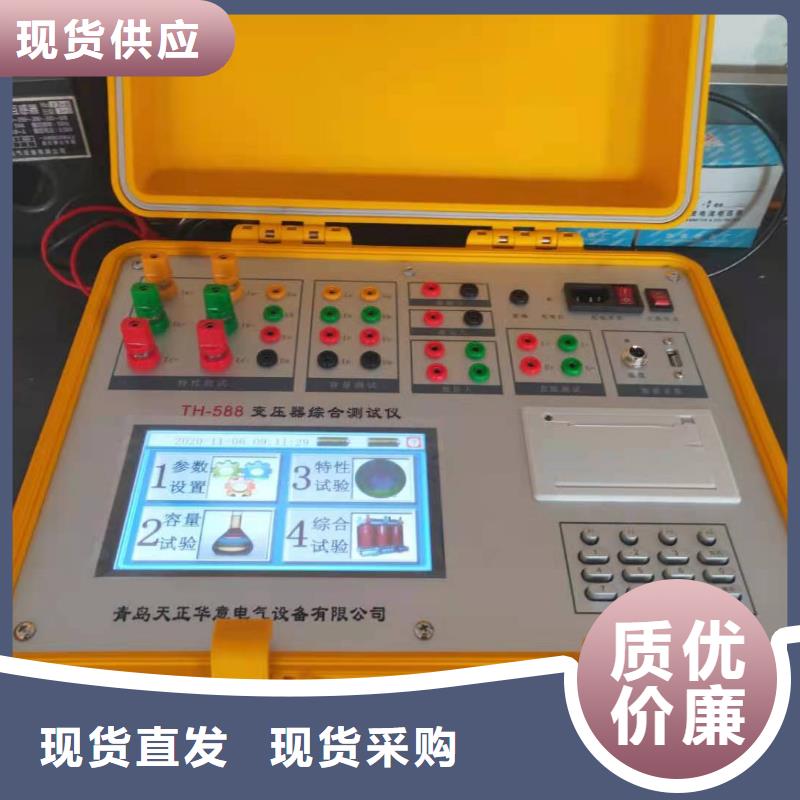

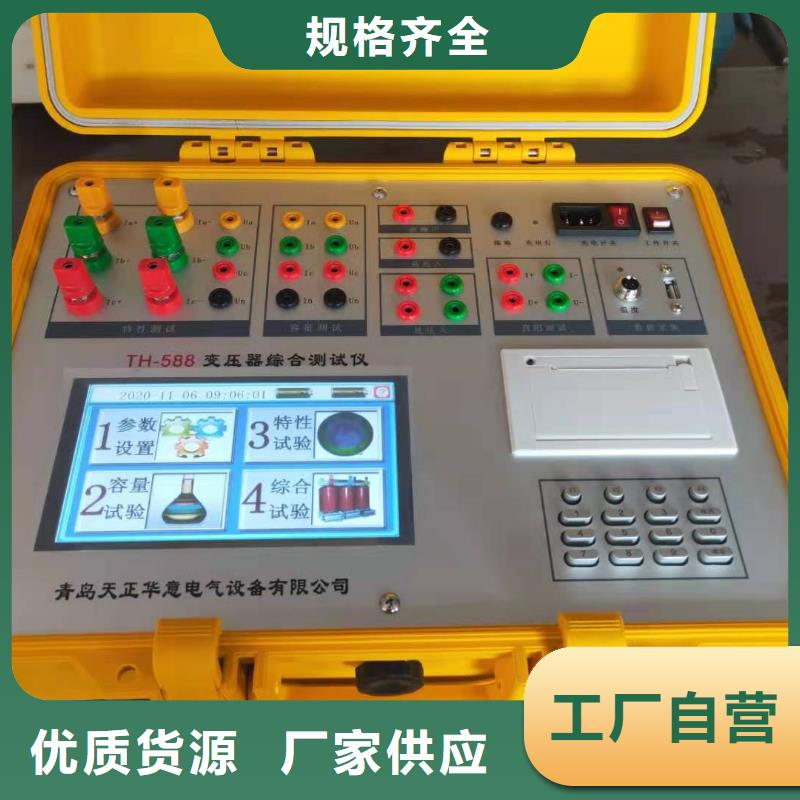

变压器变比测试仪结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。1、结构尺寸图一、主机与配件箱尺寸2、仪器外观图二、仪器外观正面图仪器左侧上部是变比测试插头，高压侧，低压侧端子。左侧下方是彩色液晶屏（包含状态指示灯），右侧下部是标准30键的控制键盘；在仪器的右侧上部是打印机、接地端子、充电口、USB接口、工作开关。3、状态指示灯说明其中状态指示灯有6个，具体用途为：电源：仪器工作电源接通指示，开机亮起；运行：仪器正常运行时亮起，闪烁；测量：测量过程中亮起并闪烁，测试结束后灭掉；通讯：预留功能灯；U盘：USB接口插上U盘并识别后亮起；故障：当仪器自检发现有故障时亮起；4、键盘说明键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、?（确认）、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。
天正华意电气设备(澳门分公司)获得多项荣誉，在 便携式故障录波仪业内树立了良好的口碑，连续多年被澳门质量监督部门评为量信得过企业。 公司始终秉承“正可立身，达则济世”的人文服务理念，坚守“实用，实惠！”的企业文化理念，以“节能、科技、环保”的生产原则，以“开拓、进取、求实、创新”的建设精神，与国内外的同行们肩并肩，携手公司新老用户一起协力，共创明天的辉煌，建设美好家园。

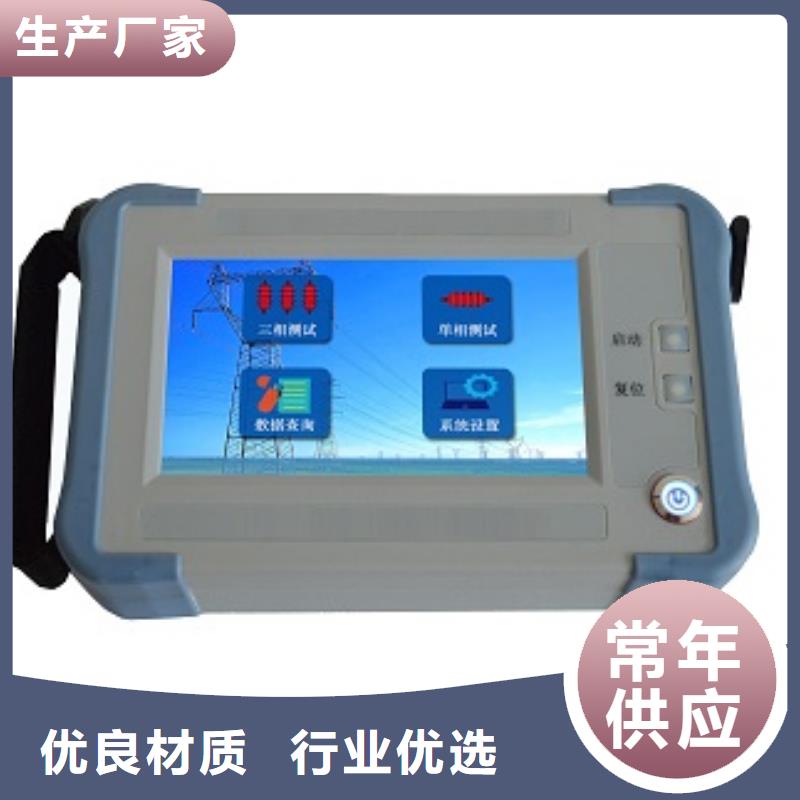

变压器变比测试仪一、功能特点1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1％）输出，测试结果具有更好的等效性，不会出现组别误判等现象。2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号。3、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。5、抗振性好：军品接插件的使用增强了抗振性能。6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。7、?采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。8、 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1％，不受工作电源质量的影响。9、携带方便：体积小，重量轻。 10、可选装内部充电电池，现场无需任何电源，即可完成测试工作。
变压器变比测试仪历史数据屏。按【查询】按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图十三所示的历史数据屏所包含的项有:总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。提示行提示的内容为按【上下】翻页，【F2】存U盘，【F3】删除，【F4】打印结果。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、绿两根线分别接单相变压器高压侧的A，N，仪器低压侧的黄、绿两根线分别接变压器低压侧的a、n，接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线测量斯科特型变压器时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的α、β、n,接线正确方可测试。接线图

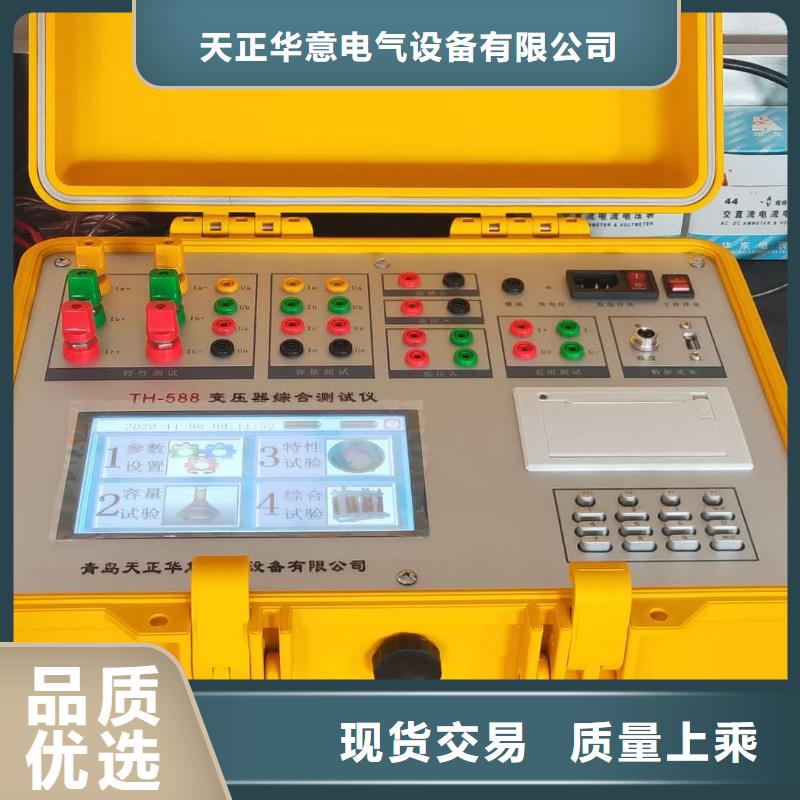

变压器变比测试仪操作使用说明 5.1 测试接线根据被试试品的情况正确连接测试线。5.1.1 变比测试接线（只测变比项目试验）5.1.1.1单相变压器或单相PT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的高压端；低压测试端测试线（较短）的黄、绿测试钳接被测试品的低压端。5.1.1.2单相CT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的二次侧；低压测试端测试线（较短）的黄、绿测试钳接被测试品的一次侧。5.1.1.3三相变压器测试接线高压测试端测试线（较长）的黄、绿、红测试钳接被测试品高压端的A、B、C套管；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.2 直阻测试接线（只测直阻项目试验）高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.3 直阻＋变比测试接线同直阻测试接线。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
