专业销售摄影棚球铰支座-省心

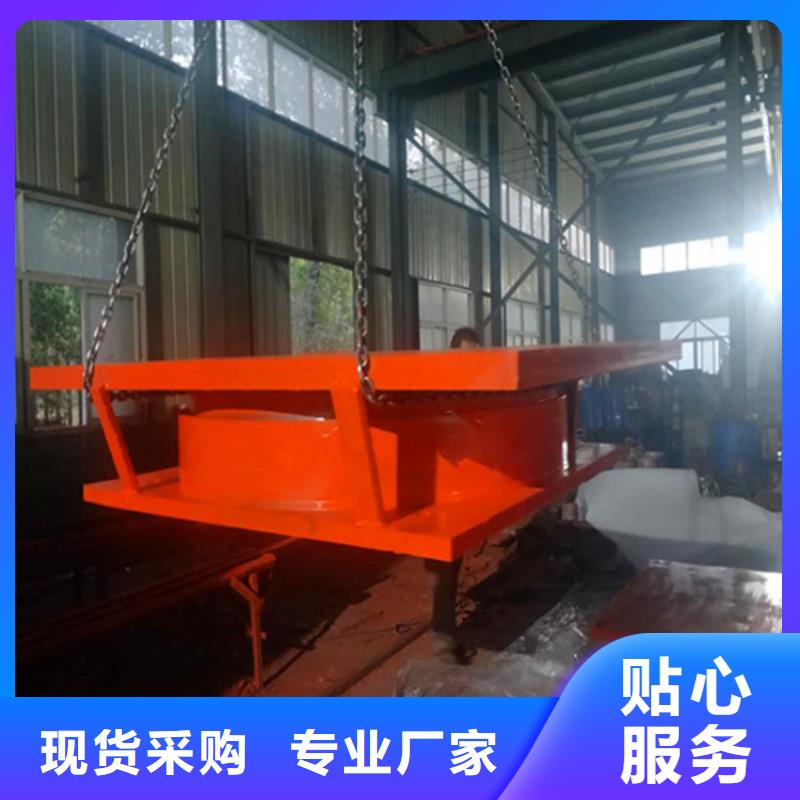

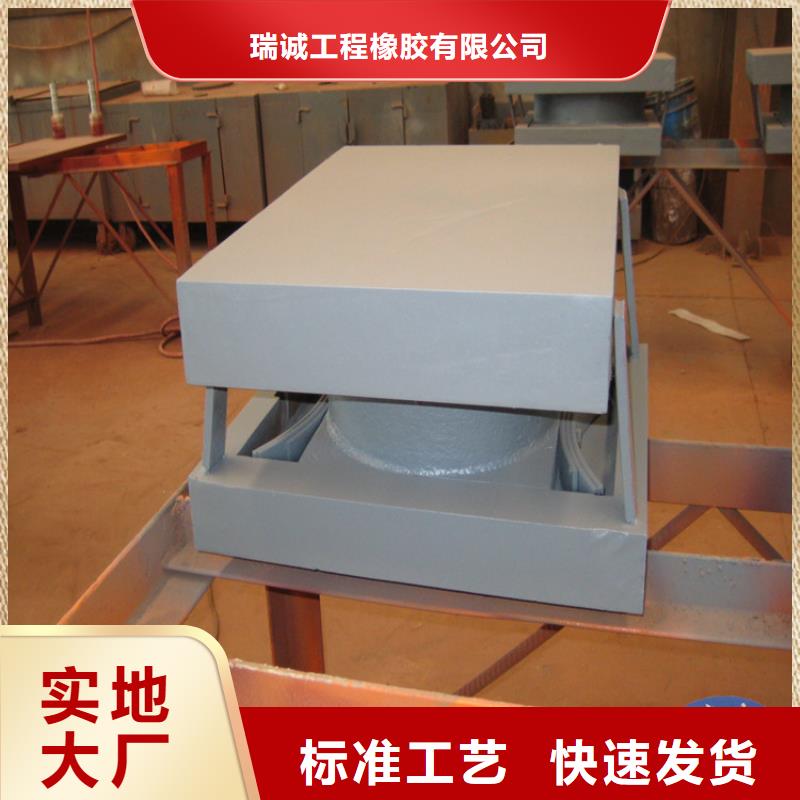

桁架单向滑动球铰支座，桁架双向滑动球铰支座，桁架固定型球铰支座，桁架各型号球铰支座是由上座板、下座板、凸形中间钢板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面，同凸形中间板相对应，两者之间衬有一弧形四氟板，通过球面与之滑动来满足梁端的转动，上座板上的不锈钢板与中间钢板上的另一四氟板组成*二滑动面，完成上下结构体因温差诸因素产生的伸缩位移。球铰支座位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向滑动，制成球形单向滑动支座和多向滑动支座，及固定支座。滑动支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。

网架球铰滑动连接可以是连廊端与塔楼接，端滑动连接，也可以两端均做成滑动支座。采用这种连接方式，连廊的受力将会比较小，但是这时连廊已经不能再协调塔楼间的共同工作，塔楼和连廊均单独受力，整个连廊结构仅仅是形式上的“连廊结构”。,当支座变化超过3mm时，应拆除橡胶密封圈，检查聚四氟乙烯板的状况。(1)：用网架球铰支座时，桥梁梁体及桥墩、台支承部位混凝土标号不得低于300级。,因为滑动端在荷载作用下会有定的滑移量，所以滑动支座在设计时有个重要问题就是要设限复位装置，并提供预计滑移量，防止连廊的滑落或与塔楼发生碰撞而造成结构的破坏。, （2）球铰支座设计转角θ分为0.010.015和0.02rad. （3）铰支座设计位移量： 顺桥向：1000～2500Kn，e＝±50㎜，±100㎜；3000～10000Kn，e＝±50㎜，±100㎜和±150㎜ 横桥向：采用DX多向活动支座，e＝±20㎜设计位移量根据工程需要可进行变更。欢迎各大设计院及业主方咨询和采购,我们将提供技术及优质万向球铰支座。
