艺术中心网架球形支座质量优异

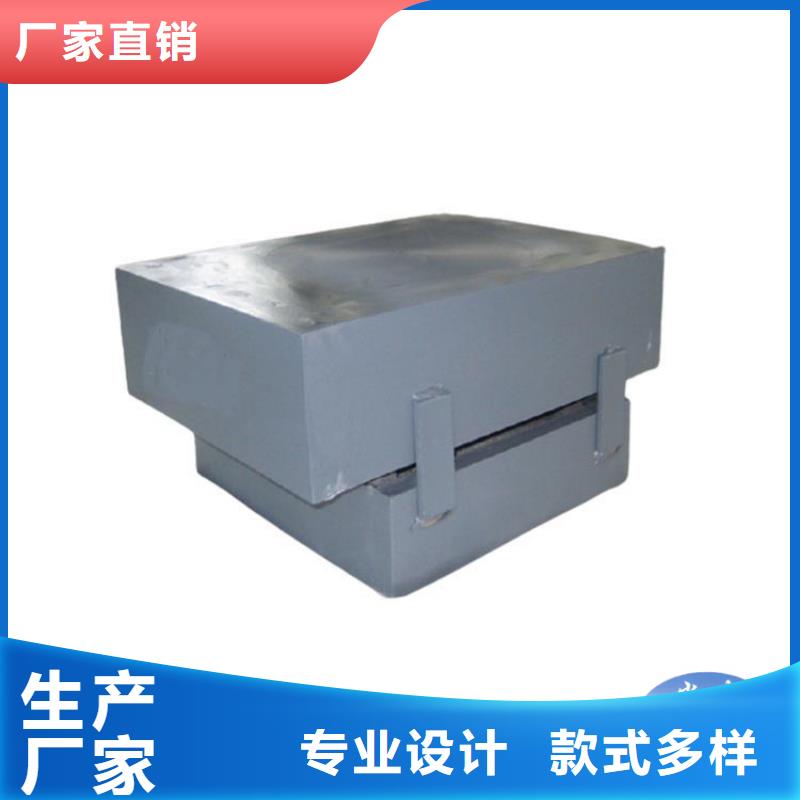

钢结构网架支座是依据中华人民共和国交通行业标准《球形支座技术条件（GB/T17955-2009）及建筑抗震设计规范（GB50011-2001）钢结构设计规范（GB50017-2003），经详细的静力学、动力学分析研制而成的新型抗震减振钢支座。抗震减振支座结构更加合理，性能更加可靠，使用寿命更长。

该系列网架钢结构支座采用弹性减振元件，当水平力大到一定程度后，减振弹簧开始发生弹性变形实现缓冲作用。当结构发生转角时，球芯产生转动，释放上部结构产生的转矩。地震时，刚性抗震措施和柔性减振措施同时发生作用，以抵御巨大的地震输入能量，这样既能保证桥梁上、下结构合理相对位移，减小地震力的放大系数，又使结构保持统一性。



   抗震网架钢结构支座在钢桁架工程中的作用是支座对球部件的约束力通过球心，可用三个相互垂直的分量替代待定的该约束力。球铰是一种空间的连接铰，它有两个部件组成，球与球壳。该铰只允许两部件绕公共的球心相对转动，限制它们三方向的相对移动。球铰的工程背景为球轴承、固定球铰支座等。
  网架钢结构支座通过球面传力、不出现力的缩颈现象，作用在混凝土上的反力比较均匀；球形支座通过球面聚四氟板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
 网架钢结构支座是依据交通行业标准《球形支座技术条件（GB/T17955-2009）及建筑抗震设计规范（GB50011-2001）钢结构设计规范（GB50017-2003），经详细的静力学、动力学分析研制而成的新型抗震减振钢支座。抗震减振支座结构更加合理，性能更加可靠，使用寿命更长。该支座包括固定支座、单向、双向三种型式，22个等级，其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。



网架钢结构支座是依据交通行业标准《球形支座技术条件（GB/T17955-2009）及建筑抗震设计规范（GB50011-2001）钢结构设计规范（GB50017-2003），经详细的静力学、动力学分析研制而成的新型抗震减振钢支座。
二、网架钢结构支座技术参数
1、支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别；
2、支座的抗水平力为竖向承载力的20%；
3、支座抗竖向拉力：
   GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；
   GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%；
4、设计转角为0.08rad（可根据用户要求另行设计）
5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；
6、支座滑动摩擦系数μ≤0.03（-25℃-+60℃）；
7、支座转动摩擦系数μ=0.05-0.1（GKQZ型、GJQZ型）μ≤0.03（GKGZ型、GJGZ型）
三、球型抗震支座选用时应注意的事项：
1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。
2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。
3、球型抗震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
