屋顶弹性支座标准

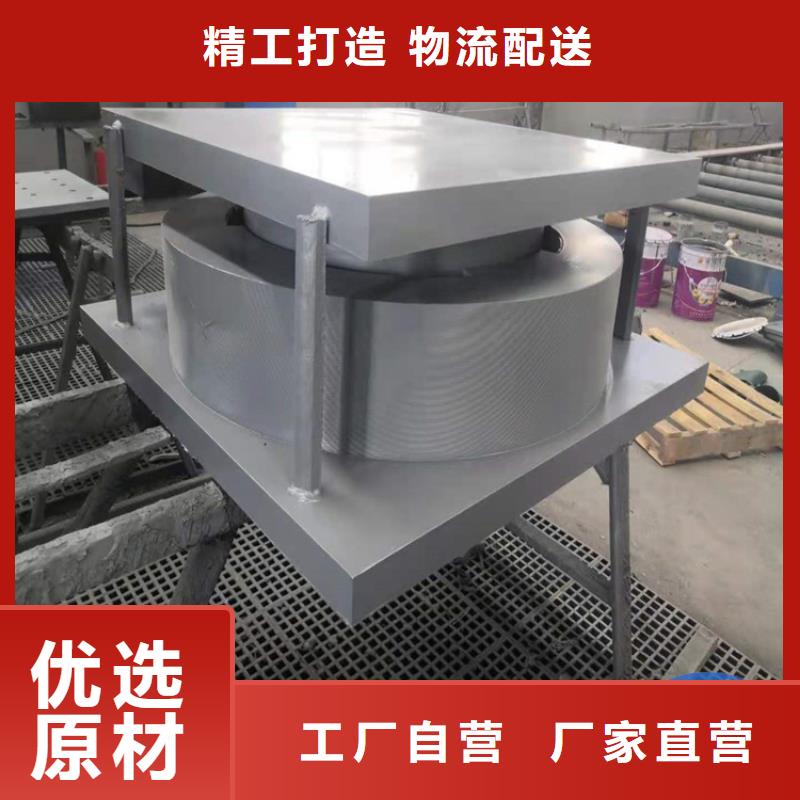

衡水瑞诚网架钢结构支座加工时，下列部位加工精度应符合设计要求：精轧不锈钢板通过氩弧自动焊与基层钢板链接后其表面的平面度必须符合设计要求，精轧不锈钢板的轧制方向应与支座主要位移方向一致；网架钢结构支座球型衬板的球面度必须保证要求；平面聚四氟乙烯板和球型钢衬板的公差配合；球面聚四氟乙烯板和下支座板的公差配合；GD固定支座下下支座板的公差配合；ZX纵向活动支座上支座板则向档条的焊缝高度及焊接质量保证。网架钢结构支座的力学参数来源于网壳结构节点受力情况，节点的竖向压力、竖向拉力、位移、刚度在理论计算中很容易计算出，直接作用于支座即可。需特别说明的是网架钢结构支座的转角，如果能明确节点的转动中心，支座的转动中心与节点的转动中心要重合。

钢结构网架支座适用于宽桥、曲线桥、斜拉桥、坡道桥、大跨空间结构等工程，尤其在地震高烈度区更为适用。 网架钢结构支座施工案例分析：由设计图可知联跨箱梁下面布置的是4个多向活动支座，制定施工方案时未考虑落梁时活动支座会产生滑移的防滑措施，太大意了，施工方案考虑不周。另外落梁时不同步，有高程先后，反应在梁体向纵坡上方向滑移，充分说明梁体上坡方向先落，下坡方向后落，造成高差使梁体产生向上坡方向的水平推力，导致梁体向上坡方向滑移。出现滑移事故，不仅误了工期，而且将箱梁复位和更换支座内的橡胶体花费不菲的财力，教训太深刻了。 从以上分析可以看出，应用于钢结构工程的支座需具备足够的承载能力、抗拉能力、抗剪能力和转动能力。需要指出的是，钢结构工程要求支座转角要比用于其它（例如桥梁）工程的支座的转角大得多。网架钢结构支座转角的增大，就普通支座而言，破坏了支座的受力状况，面传力变为线传力或点传力，或支座卡死，不能转动，将给工程埋下巨大隐患。为了适应工程需要，保证工程，我们开发了一种大转角网架球型钢支座，已广泛地在一些建筑工程中应用。
