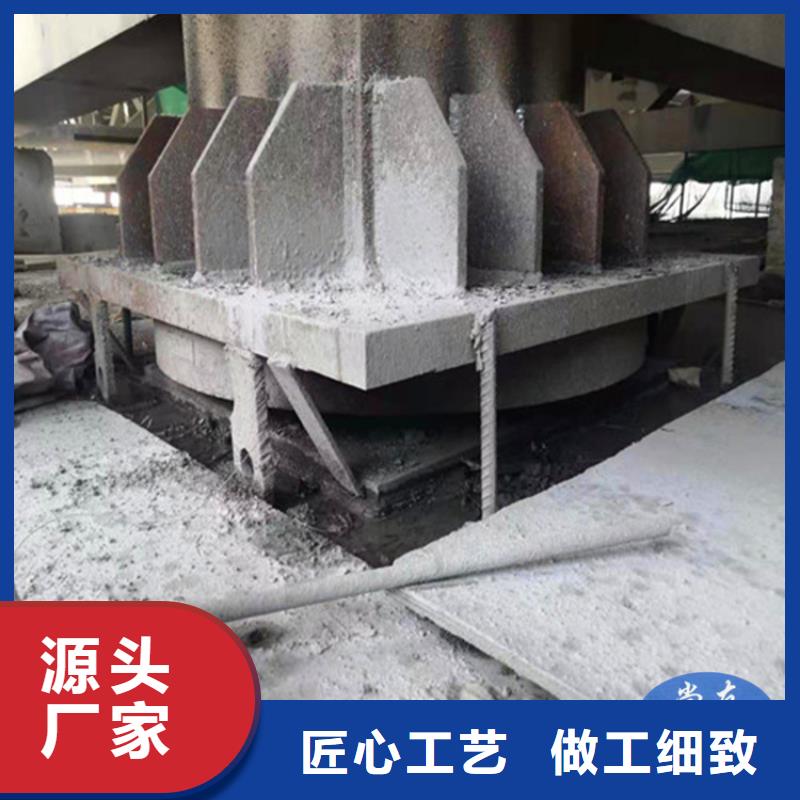

KQGZ网架钢结构支座安装方法

(1)公路桥梁球形支座出厂时，应由厂家将支座调平，并拧紧连接螺栓，防止支座在运输和安装过程中发生转动和倾覆。支座可安设计需要预设转角和位移，由施工单位在定货前提出预设转角和位移量的要求。生产厂家在装配时预先调整好。

(2)公路桥梁球形支座安装前，施工单位要开箱检查支座及配件的相关资料；开箱后不得任意转动连接螺栓和拆卸支座部件。

(3)当公路桥梁球形支座安装采用螺栓栓接时，在下支座板四周用钢契块调整支座水平，并使下支座底板面高出桥墩顶面20～50mm，找出支座纵、横桥向的中心位置，使之符合设计要求。用环氧砂浆灌筑地脚螺栓和支座底面垫层。

(4)当公路桥梁球形支座安装采用焊接连接时，应先将支座准确定位后，采取对称间断焊接的方法，将上、下支座板与梁体及墩台预埋钢板焊接，焊接时应防止烧伤支座和混凝土。

(5)公路桥梁球形支座安装高度应符合设计要求，要保证支座平面的水平及平整，支座支承平面四角高差不得大于2mm。

(6)在梁体安装完毕后，或现浇混凝土梁体形成整体并达到设计强度后，在张拉梁体预应力之前，应拆除上、下支座的连接钢板，以防止约束梁体的正常转动。

(7)拆除上、下支座的连接钢板后，检查支座的外观有无破损现象，并及时安装支座的外防尘罩。

(8)支座在使用一年以后，应进行质量检查，支座周围的杂物和灰尘，并用棉丝仔细擦去不锈钢表面的灰尘。

 网架钢结构支座细节把控好，支座采用新型锚栓结构，抗剪能力更强；混凝土接触面增设抗磨槽，传力更均匀；支座选用新型防尘圈既保护橡胶垫又保护耐磨板，延长使用寿命；防腐涂装按照现行《公路桥梁钢结构防腐涂装技术条件》（JT/T722）设计，根据不同工程气候环境和防腐年限分别采用不同涂装配套体系，防腐性能可靠，耐久性好。

网架钢结构支座经济又，支座采用细化设计，对每个型号的每个部件均进行受力分析，确保支座受力且各部件具有同等的度，造价更为经济。支座竖向承载力、水平承载力系数为1.5；网架钢结构支座设计按照交通部相关标准及规范，同时参考铁路系统相关标准及要求，并满足欧洲规范设计标准。
